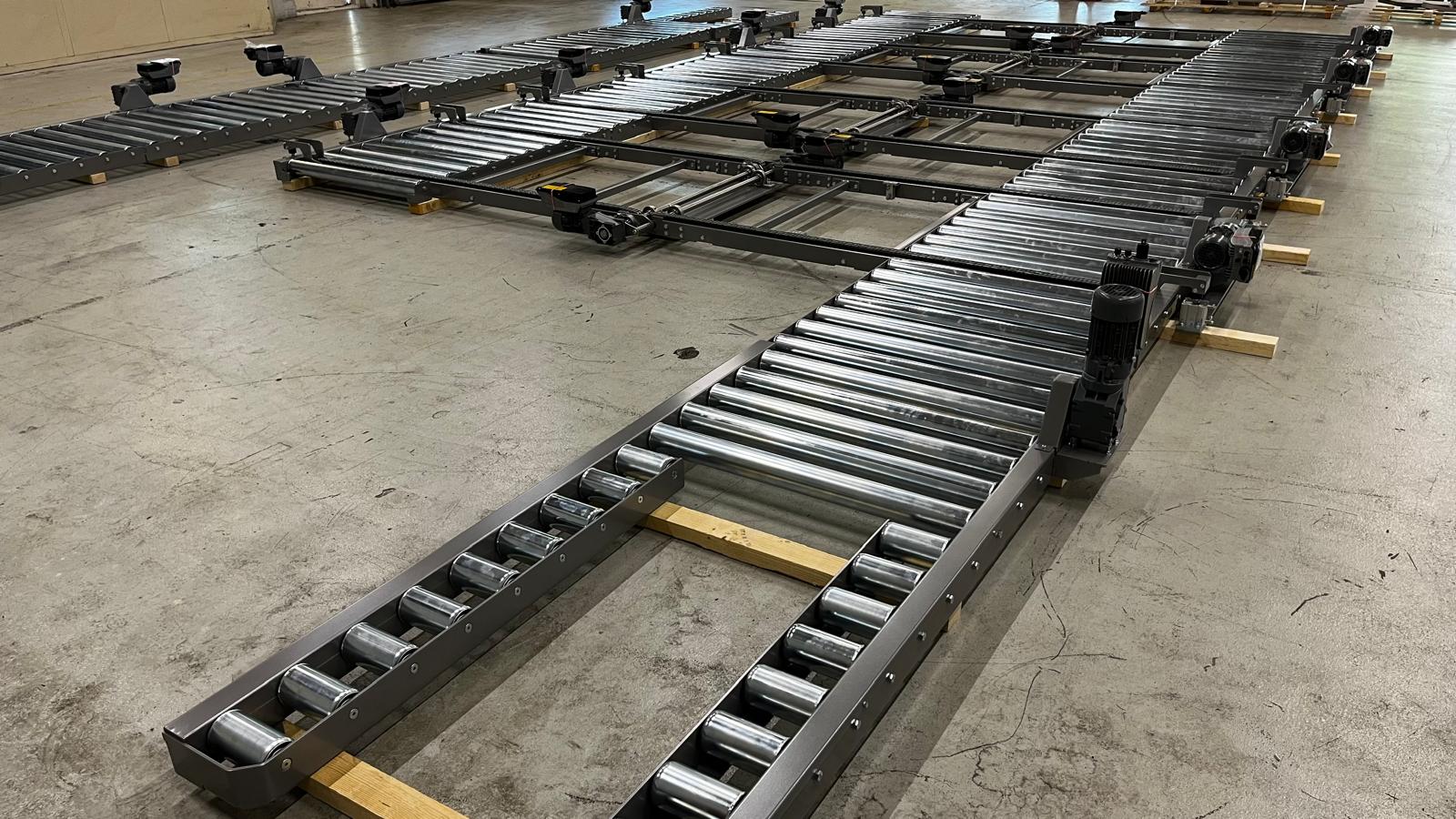

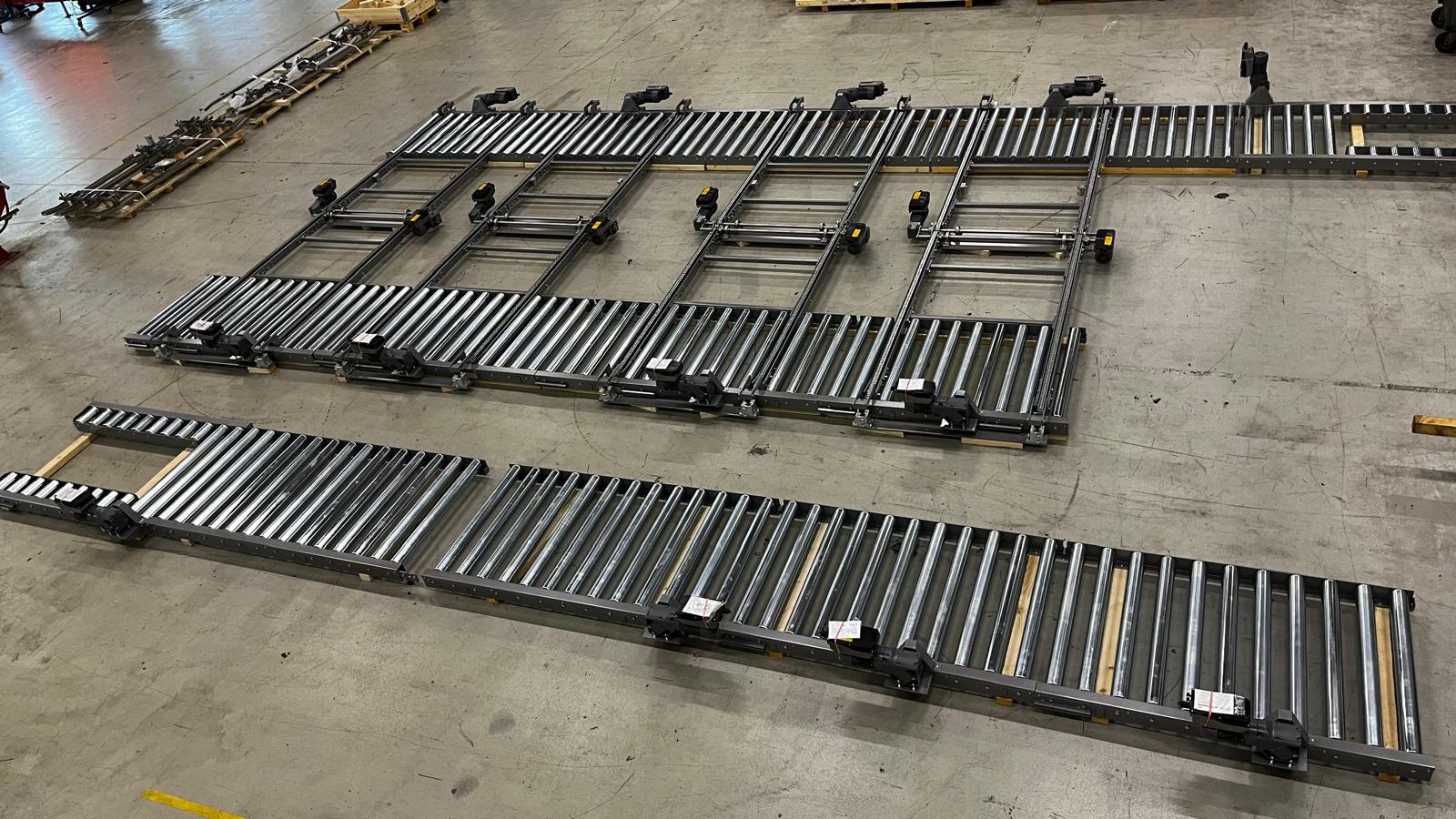

Voor deze toepassing is een speciaal ontwikkeld extreem laag pallettransportsysteem met haakse overzetters gerealiseerd voor het automatisch verplaatsen van Europallets. Door de unieke constructie met geïntegreerde kettingtransporteurs en een pneumatische hefbeweging kunnen pallets worden overgezet op een transporthoogte van slechts 100 mm.
Dankzij deze extreem lage uitvoering is palletinvoer vanaf vloerhoogte met een handpallettruck mogelijk, zonder gebruik van inrijplaten. Hierdoor ontstaat een compacte en efficiënte oplossing voor pallettransport binnen productielijnen waar een minimale inbouwhoogte en maximale flexibiliteit vereist zijn.

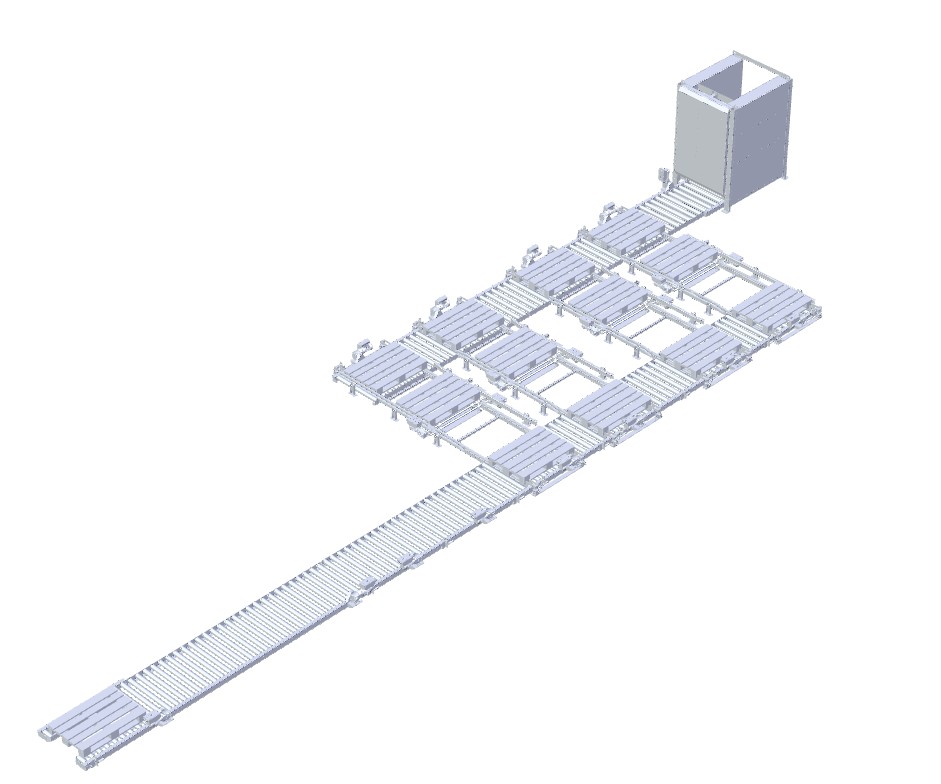

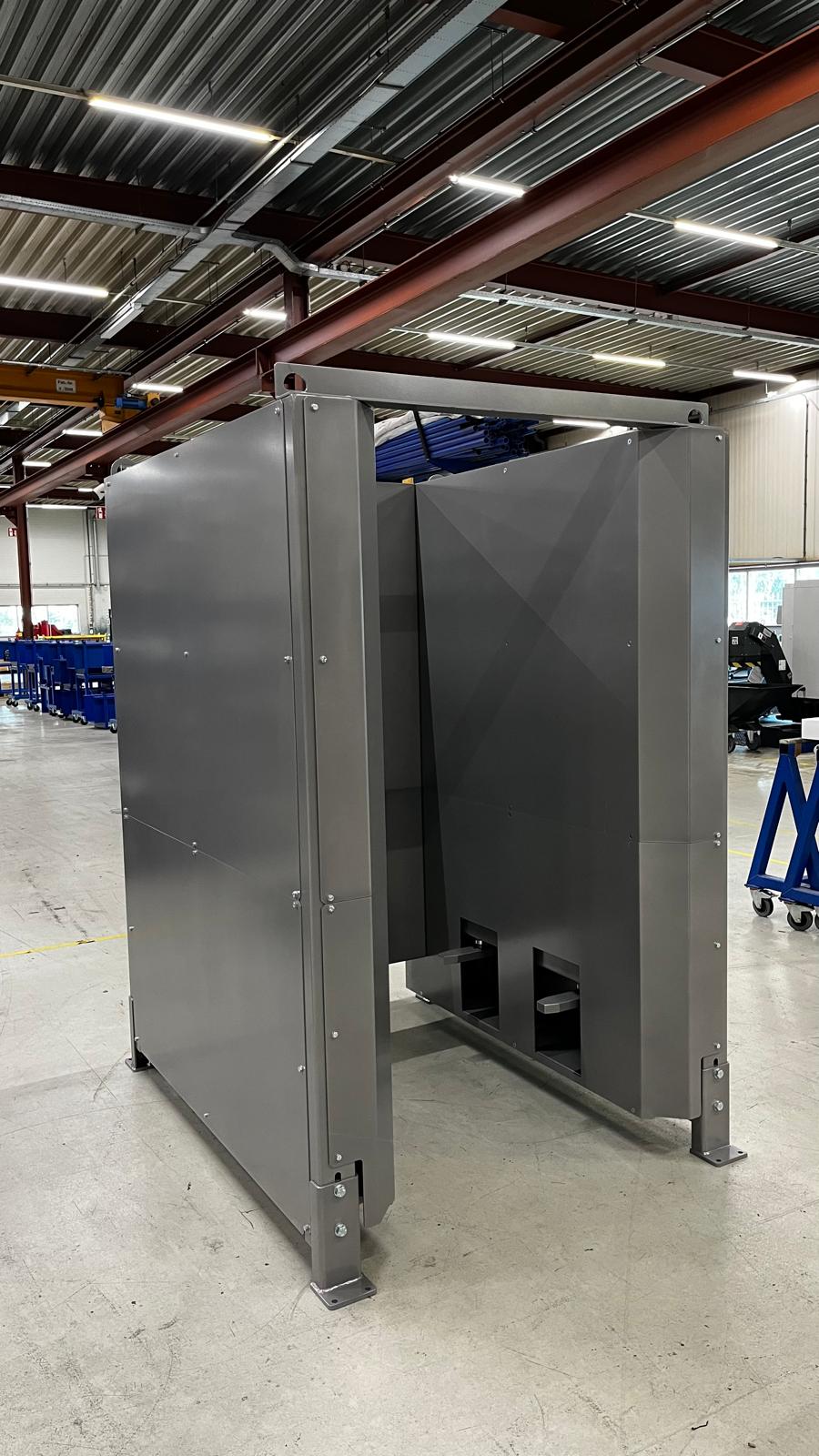

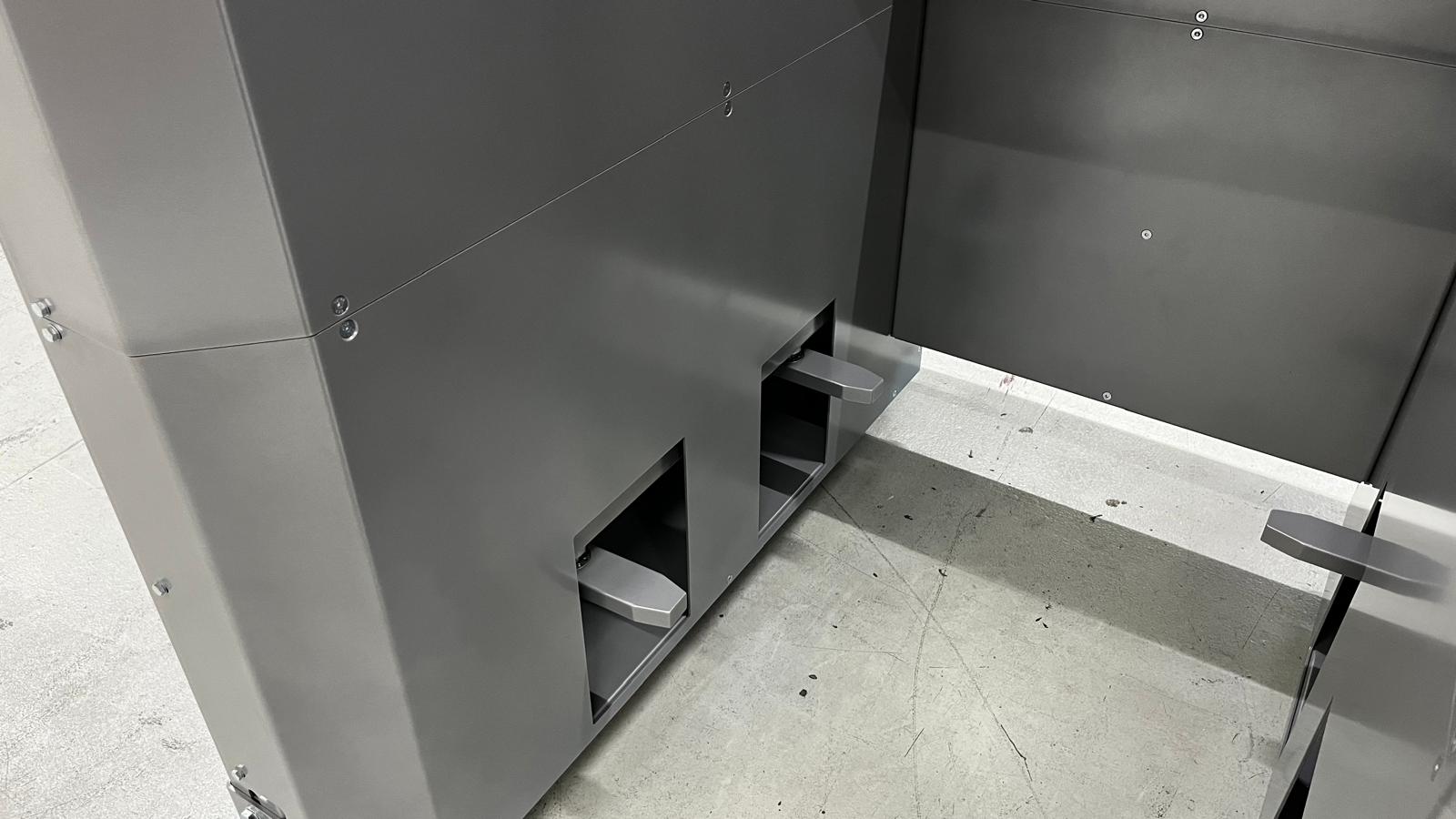

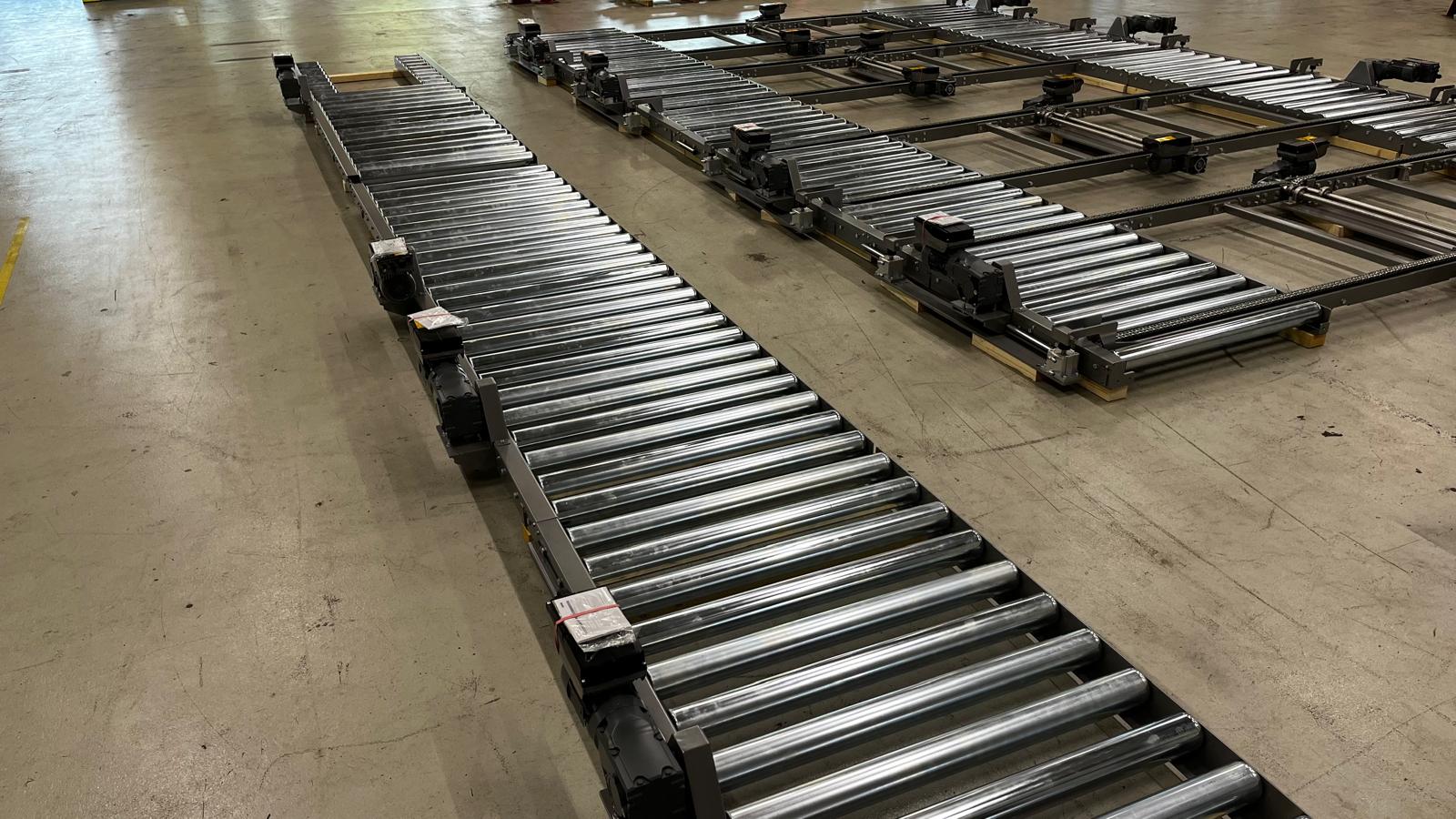

Het systeem is voorzien van een palletdispenser (destacker) voor het bufferen en gecontroleerd vrijgeven van Europallets. Hierdoor kunnen lege pallets automatisch worden aangevoerd en beschikbaar worden gesteld voor verdere verwerking. In combinatie met de lage haakse overzetters, aangedreven palletrollenbanen en kettingtransporteurs ontstaat een volledig geïntegreerde oplossing voor een betrouwbare palletdoorvoer.

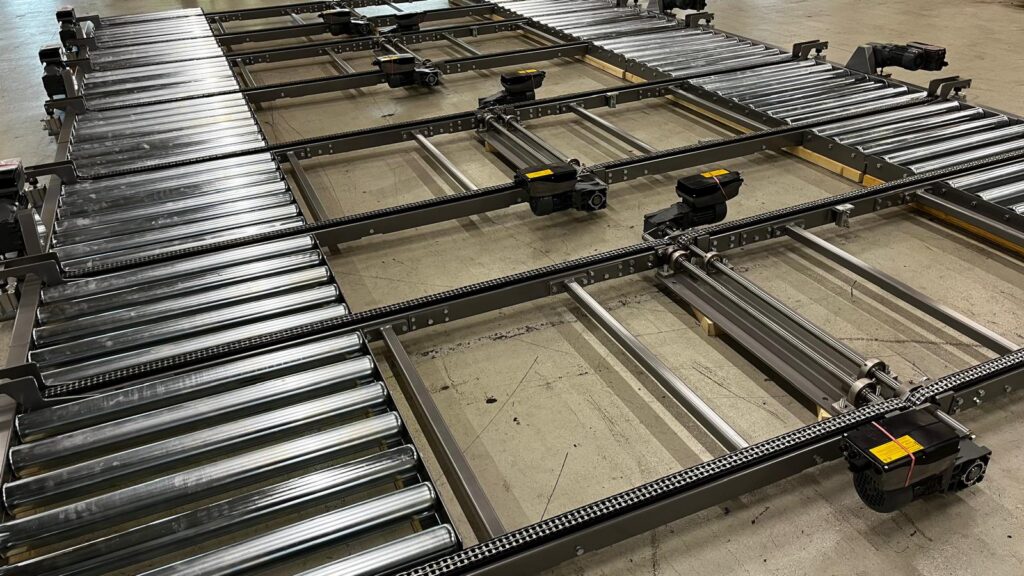

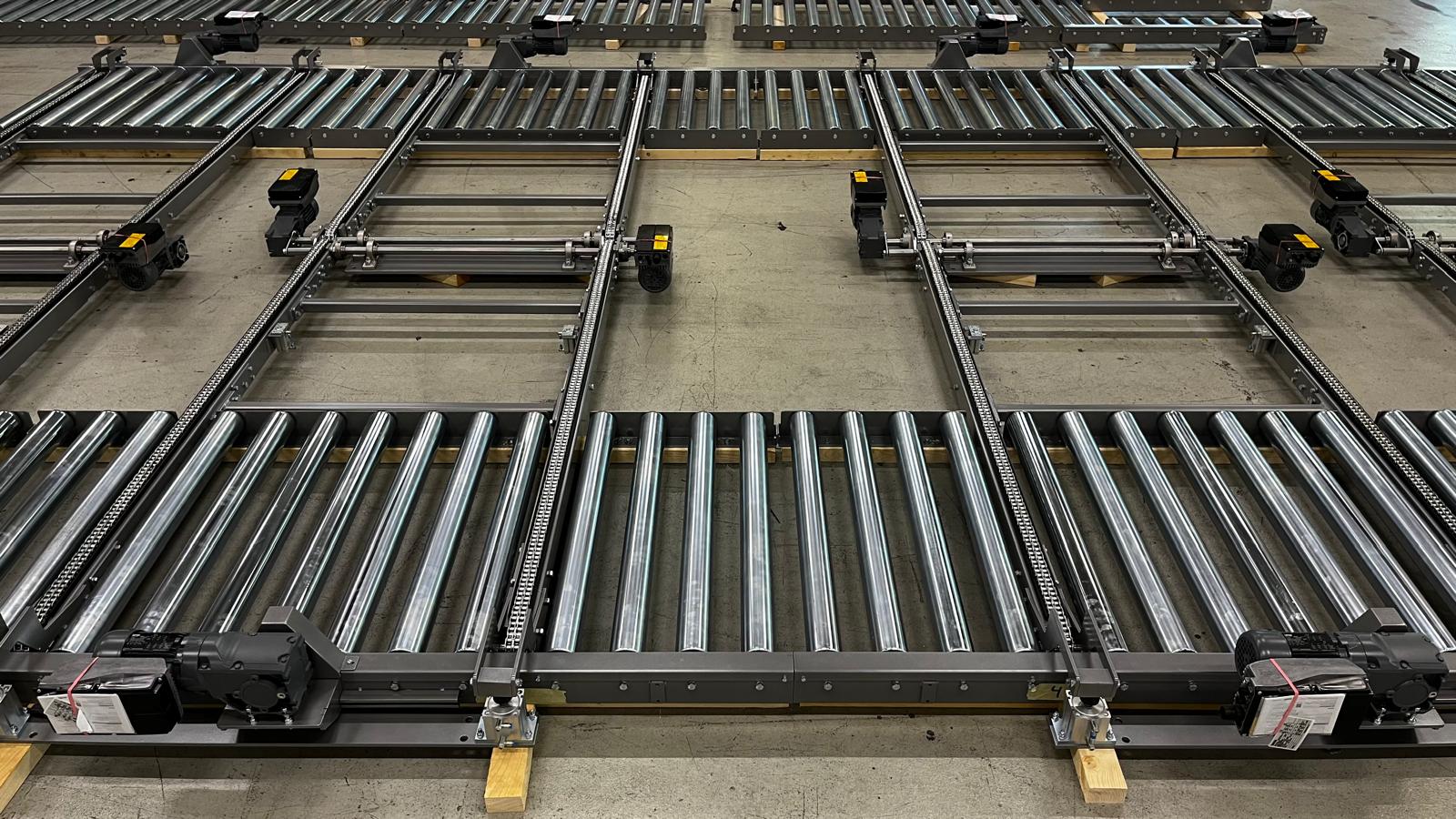

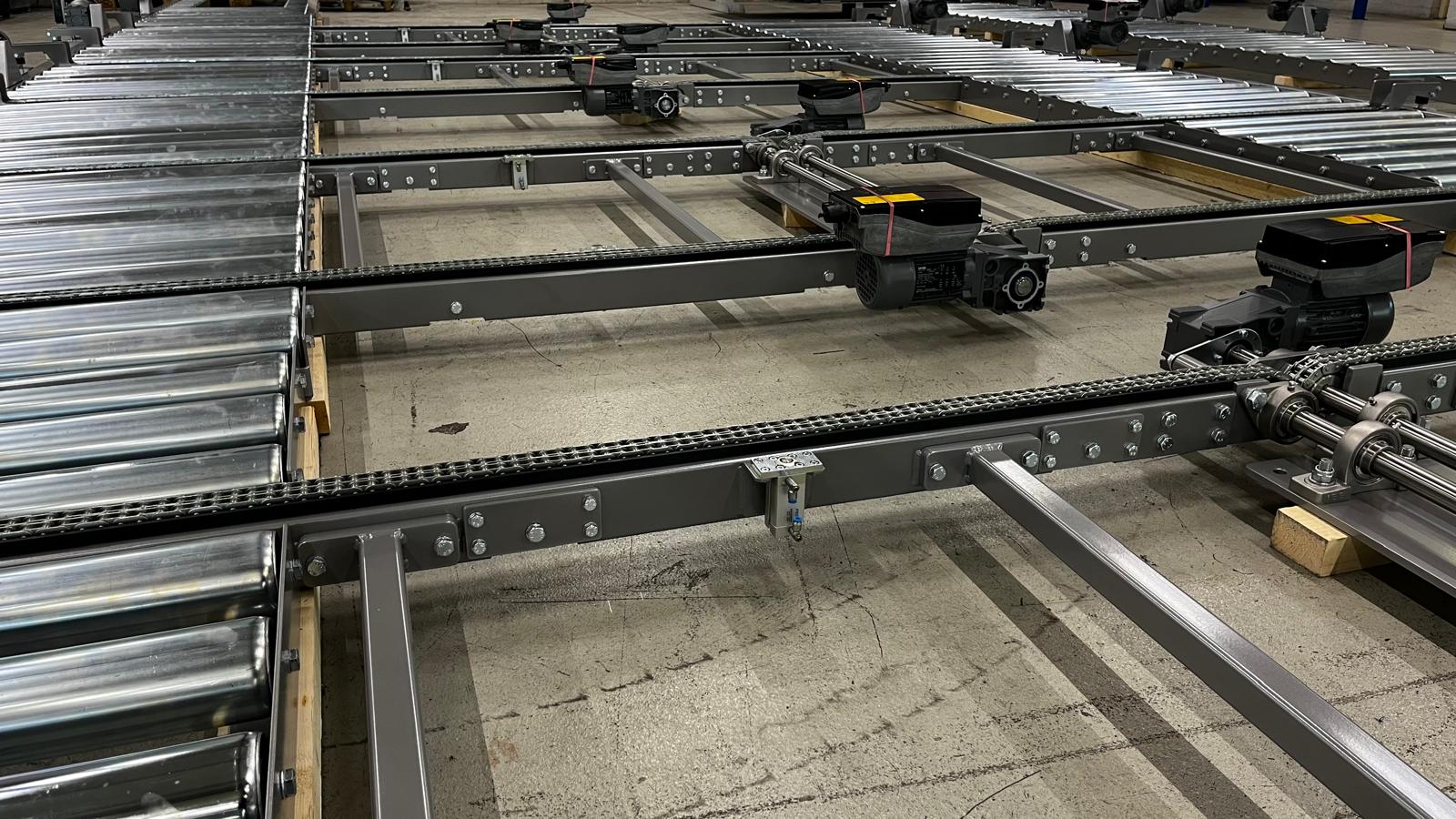

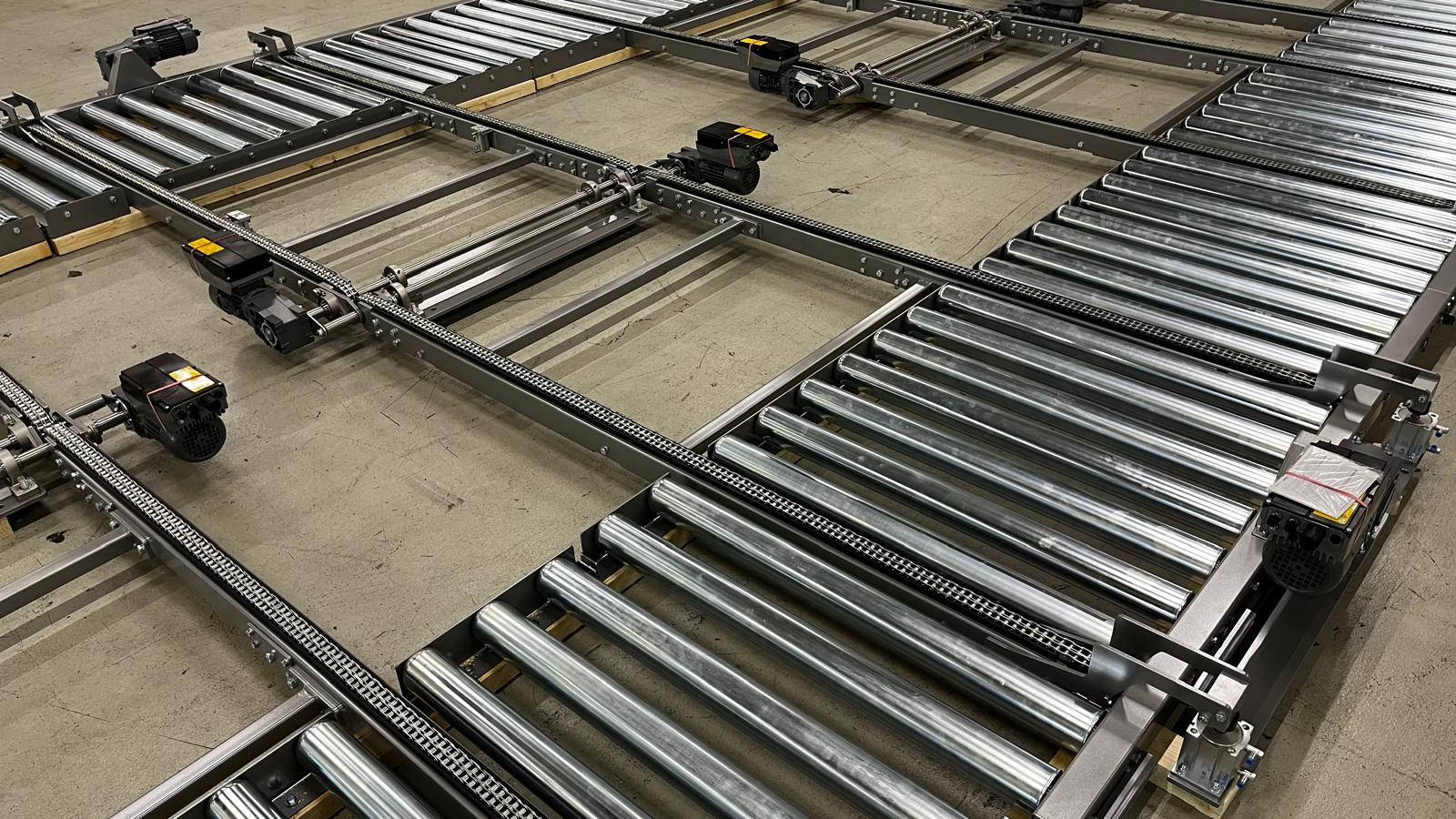

De haakse overzetters zijn uitgevoerd met aangedreven palletrollenbanen en dubbele kettingtransporteurs. De kettingbaan wordt door middel van pneumatische cilinders omhoog en omlaag bewogen, waardoor pallets gecontroleerd tussen de verschillende transportlijnen worden overgezet. De transportbeweging wordt gerealiseerd middels Lenze smart-motorreductoren. Geïntegreerde palletstops en aandrukkers zorgen voor een nauwkeurige positionering van de pallets tijdens het transport.
Specificaties:
- Transporthoogte: 100 mm
- Geschikt voor Europallets 1.200 x 800 mm
- Haakse overzetters bestaande kettingtransporteurs
- 2x 5/8″ duplex GLS verzinkte kettingen
- Pneumatische hefbeweging voor palletoverdracht
- Pneumatische palletstops en aandrukkers
- Aangedreven palletrollenbanen met Ø80×2 mm rollen
- Palletdispenser voor 15 pallets
Een innovatieve oplossing voor extreem laag pallettransport met haakse overzetters, waarbij een minimale transporthoogte wordt gecombineerd met een betrouwbare en nauwkeurige palletverplaatsing.
